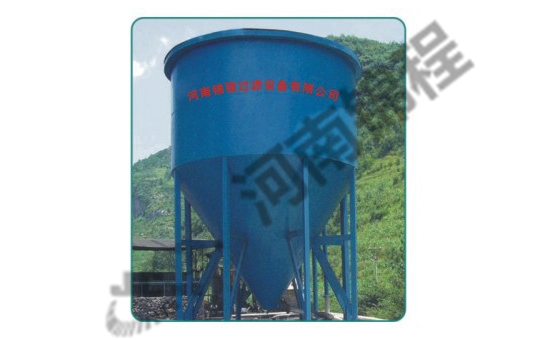

SGN-3.5型深錐高效濃縮機

產品介紹:

SGN-3.5型系列深錐高效濃縮機是我公司科研人員經過多年的研究,結合國內外濃縮機的特點,為本公司污水處理配套工程及環保工程而自主研發設計的新型水處理濃縮設備,廣泛用于化工、洗煤、造紙、石材等行業。
工作原理
污水通過加藥器進入逆反式靜態混合器與絮凝劑充分混合均勻形成絮凝狀態,從濃縮機兩側進入濃縮機下部的逆反式固液分離給料器,再經布料反射罩反射到高分子材料折射板上,沿水平方向緩緩向四周擴散,絮凝后的煤泥氺形成大而密實的絮團,快速短距離沉降并形成連續而又穩定致密的絮團過濾層。未絮凝的顆粒在隨水流上升過程中受到絮團過濾層得阻滯作用,隨絮團層的沉降進入濃縮機下部的壓縮區,從而完成污水的固液分離。

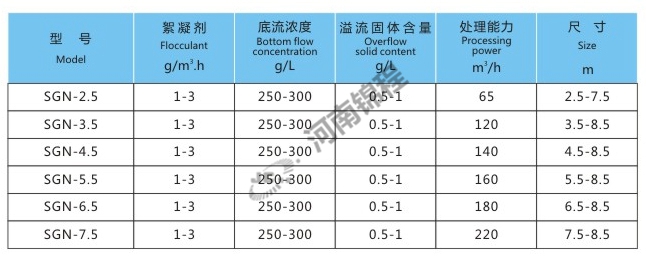

結構特點 技術參數 性能特點
深錐濃縮機涉及有殼體、絮凝劑添加裝置、給料槽、穩流圈、溢流槽、穩流板、傾斜板、攪拌器、刮料器和排料裝置組成。所說的殼體是本實用新型所說的深錐濃縮機的主體支撐件,為上柱下錐的倒錐形結構。在穩流板的下面,即殼體的柱體部分的下部,錐形部分的上面設置有傾斜板。固體顆粒在沉降到傾斜板時,迅速沿傾斜板下滑,進入錐體部分。沉降路徑大大縮短,加快了沉降速度。使用本實用新型所述的深錐濃縮機,有效增大了沉降面積,加快了沉降速度,縮短了沉降時間,大大提高了生產效率。
深錐濃縮機涉及有殼體、絮凝劑添加裝置、給料槽、穩流圈、溢流槽、穩流板、傾斜板、攪拌器、刮料器和排料裝置組成。所說的殼體是本實用新型所說的深錐濃縮機的主體支撐件,為上柱下錐的倒錐形結構。在穩流板的下面,即殼體的柱體部分的下部,錐形部分的上面設置有傾斜板。固體顆粒在沉降到傾斜板時,迅速沿傾斜板下滑,進入錐體部分。沉降路徑大大縮短,加快了沉降速度。使用本實用新型所述的深錐濃縮機,有效增大了沉降面積,加快了沉降速度,縮短了沉降時間,大大提高了生產效率。 SGN-3.5型深錐高效濃縮機(圖1)


1. 該型號深錐濃縮機結合現代“淺層沉淀”理論發展的一種交 的沉淀技術,在濃縮機內設置的傾斜板,不僅增加了有效沉淀面積,而且改善了煤泥中細顆粒在沉淀過程的水力條件。根據深層過濾的沉降理論,采用深層入料,縮短了固體顆粒的沉降距離,使粗料很快進入壓縮區,相對降低了濃縮機中上部污水濃度,有利于細料的沉降。

2. 直徑小、占地面積少、安裝方便、工期短、處理能力大、絮凝劑消耗量小、底流濃度高、溢流固體含量小。

3. 利于逆反式靜態混合器和固液分離器,取代了耙式濃縮機機械攪拌器,所以該深錐濃縮機無動力消耗。加藥系統配有自動加壓裝置,可實現自動加藥化,管理方便。

SGN-3.5型深錐高效濃縮機(圖1)


1. 該型號深錐濃縮機結合現代“淺層沉淀”理論發展的一種交 的沉淀技術,在濃縮機內設置的傾斜板,不僅增加了有效沉淀面積,而且改善了煤泥中細顆粒在沉淀過程的水力條件。根據深層過濾的沉降理論,采用深層入料,縮短了固體顆粒的沉降距離,使粗料很快進入壓縮區,相對降低了濃縮機中上部污水濃度,有利于細料的沉降。

2. 直徑小、占地面積少、安裝方便、工期短、處理能力大、絮凝劑消耗量小、底流濃度高、溢流固體含量小。

3. 利于逆反式靜態混合器和固液分離器,取代了耙式濃縮機機械攪拌器,所以該深錐濃縮機無動力消耗。加藥系統配有自動加壓裝置,可實現自動加藥化,管理方便。
